كيفية قراءة العلامات السابقة على الهواتف والأجهزة اللوحية وأجهزة المساعد الرقمي الشخصي الآمنة جوهريًا

ينطوي نشر تكنولوجيا الهاتف المحمول في البيئات الخطرة على مخاطر لا تصدق. يمكن أن يؤدي أي تفسير خاطئ لعلامة Ex إلى إخفاقات كارثية في مجال السلامة. ويمكن أن يؤدي أيضًا إلى فرض عقوبات صارمة على الامتثال التنظيمي. تعتمد عمليات المنشأة بشكل كبير على الاتصالات الرقمية السلسة اليوم. ومع ذلك، فإن سد الفجوة بين مشتريات تكنولوجيا المعلومات والصحة والسلامة البيئية (EHS) لا يزال معقدًا بشكل لا يصدق. تحدد فرق البيئة والصحة والسلامة تصنيفات المواقع بدقة بناءً على المخاطر المتفجرة. وعلى العكس من ذلك، يجب على فرق تكنولوجيا المعلومات ترجمة متطلبات السلامة الصارمة هذه إلى مواصفات الأجهزة الوظيفية.

تعمل هذه المقالة على سد فجوة الاتصال الدقيقة هذه. نحن نقدم إطارًا منظمًا لمساعدتك في فك رموز علامات Ex بثقة. سوف تتعلم كيفية تقييم الأجهزة المحمولة القوية بدقة من أجل وضع قائمة مختصرة آمنة. ومن خلال فهم هذه السلاسل الفنية، يمكن لفرق المشتريات التنقل بين المتطلبات التنظيمية بسلاسة. تابع القراءة لإتقان لغة السلامة الجوهرية وتحويل استراتيجية شراء الأجهزة لديك.

الوجبات السريعة الرئيسية

• تعد علامة Ex بمثابة ضمان قانوني وفني لحدود أمان الجهاز؛ إن فهم ذلك أمر بالغ الأهمية لمطابقة الأجهزة مع مناطق المنشأة المحددة.

• الإفراط في تحديد الأجهزة (على سبيل المثال، شراء أجهزة المنطقة 1 لمناطق المنطقة 2) يؤدي إلى تضخيم ميزانيات الشراء بشكل غير ضروري ويحد من أداء الأجهزة.

• إن عدم تحديد الشهادات الإقليمية أو الخلط بينها يؤدي إلى التزامات تشغيلية فورية وإخفاقات في التدقيق.

• إن التحقق من صحة إعلان المطابقة المصاحب أو شهادة IECEx لا يقل أهمية عن قراءة ملصق الجهاز الفعلي.

ماذا تعني العلامة السابقة للمشتريات والامتثال للسلامة

يشمل شراء الأجهزة المحمولة للبيئات المتفجرة العديد من أصحاب المصلحة. غالبًا ما تخلق هذه الديناميكية حواجز على طرق التواصل. إن فهم علامة Ex يحل مشكلة المحاذاة هذه.

مشكلة الأعمال

غالبًا ما يتحدث مهندسو الموقع وفرق تكنولوجيا المعلومات لغات مختلفة تمامًا. يقوم مهندسو البيئة والصحة والسلامة بتحديد تصنيفات المناطق الخطرة باستخدام المناطق ومجموعات التقلب. تركز فرق المشتريات على المعالجات وأنظمة التشغيل والاتصال. تعمل علامة Ex على ترجمة قواعد البيئة والصحة والسلامة إلى حقائق محددة للأجهزة. لا يمكن للمشتريات شراء قرص متين عام لمصنع كيميائي. يجب عليهم الحصول على جهاز مصمم خصيصًا لتلك الأبخرة الكيميائية الدقيقة. يؤدي سوء فهم سلسلة Ex إلى حلقات تقييم لا نهاية لها. إنه يبطئ مبادرات التحول الرقمي عبر المواقع الصناعية.

الاستعداد للتدقيق والمسؤولية

علامة Ex ليست مجرد مواصفات الشركة المصنعة. إنه بمثابة دليلك الأساسي أثناء عمليات تدقيق السلامة الصارمة. يقوم المنظمون من OSHA أو HSE بفحص ملصقات الأجهزة الفعلية أولاً. ويعتمد مقيمو مخاطر التأمين بشكل كبير على هذه العلامات لضمان وثائق التسهيلات. يؤدي نشر الأجهزة غير المعتمدة إلى إنشاء التزامات تشغيلية هائلة. في حالة وقوع حادث، تثبت العلامة Ex أنك بذلت العناية الواجبة. إنه يوضح أنك قمت بمطابقة المعدات بأمان مع البيئة.

التكلفة مقابل رصيد الامتثال

يؤثر الحصول على علامة Ex بشكل خاطئ بشدة على ميزانيتك الرأسمالية. يؤدي شراء الأجهزة ذات التصنيف المفرط إلى إهدار أموال الشراء القيمة. على سبيل المثال، شراء معدات المنطقة 0 الصارمة للغاية لمنطقة المنطقة 2 ليس ضروريًا. فهو يؤدي إلى تضخيم ميزانيات المشتريات دون داع. علاوة على ذلك، غالبًا ما تتميز الأجهزة ذات التصنيف الأعلى بمعالجات أبطأ للحد من توليد الحرارة. تمثل الأجهزة غير المحددة تهديدًا ماليًا أكبر. يؤدي نشر الأجهزة غير المتوافقة إلى استبدال المعدات فورًا أثناء عمليات التدقيق. يتطلب تحقيق التوازن بين الامتثال للسلامة والأداء الوظيفي قراءة دقيقة لعلامة Ex.

كيفية فك شفرة علامة Ex: عناصر التقييم الخمسة الحاسمة

تبدو قراءة سلسلة علامات Ex أمرًا مرهقًا في البداية. ومع ذلك، فهو ينقسم إلى خمسة عناصر موحدة ومتميزة. تتبع هذه العناصر الأطر الدولية مثل IEC 60079.

الرمز السابق ومفهوم الحماية

تشير البادئة "Ex" القياسية إلى الحماية من الانفجارات على مستوى العالم. بعد هذه البادئة، تشير الحروف المحددة إلى طريقة الحماية الدقيقة. تستخدم أجهزة تكنولوجيا المعلومات المحمولة عادةً "i" للسلامة الجوهرية. تمنع السلامة الجوهرية الشرر عن طريق الحد من الطاقة الكهربائية. ستشاهد غالبًا "ia" أو "ib" أو "ic". يوفر تصنيف "ia" أعلى مستوى من الحماية، ويتحمل خطأين متزامنين. ينجو تصنيف "ib" من خطأ واحد، مما يجعله مناسبًا للمنطقة 1. ويعمل تصنيف "ic" بأمان في ظل الظروف العادية، مع تعيين بيئات المنطقة 2.

مجموعة المعدات والفئة

تقسم الشهادات المعدات إلى مجموعات صناعية محددة. المجموعة الأولى تغطي عمليات التعدين تحت الأرض. تواجه هذه البيئات مخاطر شديدة لغاز الميثان وغبار الفحم. تغطي المجموعة الثانية الصناعات السطحية مثل البتروكيماويات والأدوية والتصنيع. تنقسم المجموعة الثانية أيضًا إلى الفئات 1 و 2 و 3.

يمكننا تعيين هذه الفئات مباشرة إلى المناطق الخطرة باستخدام إطار عمل بسيط:

مجموعات الغاز والغبار (IIA، IIB، IIC / IIIA، IIIB، IIIC)

تشتعل المواد الخطرة عند عتبات طاقة مختلفة. تستخدم مجموعات الغاز تصنيفات IIA وIIB وIIC. المجموعة IIA تشمل البروبان. تغطي المجموعة IIB الإيثيلين. تمثل المجموعة IIC الغازات الأكثر تقلبًا مثل الهيدروجين والأسيتيلين. تعمل علامة Ex بشكل هرمي هنا. يغطي تصنيف IIC تلقائيًا بيئات IIB وIIA. تتبع مجموعات الغبار منطقًا مشابهًا باستخدام IIIA (الغبار القابل للاحتراق)، وIIIB (الغبار غير الموصل)، وIIIC (الغبار الموصل).

فئة درجة الحرارة (T1 إلى T6)

تولد الأجهزة حرارة داخلية أثناء التشغيل العادي. تحدد فئة درجة الحرارة (T-Class) الحد الأقصى لدرجة حرارة السطح التي سيصل إليها الجهاز. تمتد التقييمات من T1 (450 درجة مئوية) إلى T6 (85 درجة مئوية). يجب ألا يتجاوز سطح الجهاز أبدًا درجة حرارة الاشتعال الخاصة بالخطر المحيط. يعتبر تصنيف T4 (135 درجة مئوية) هو المعيار الذهبي لأجهزة تكنولوجيا المعلومات المحمولة. تكافح المعالجات عالية الأداء للحفاظ على حدود T5 أو T6. ولذلك، فإن تصنيف T4 يوازن بشكل مثالي بين السلامة وقوة الحوسبة.

مستوى حماية المعدات (EPL)

يقدم EPL تحققًا نهائيًا ومبسطًا لمستوى الأمان. تستخدم بيئات الغاز Ga وGb وGc. تستخدم بيئات الغبار Da وDb وDc. يشير "Ga" إلى مستوى "عالي جدًا" من الحماية. يشير "Gb" إلى مستوى "عالي". يشير "Gc" إلى مستوى "محسّن". يضمن التحقق من EPL أن تتوافق الأجهزة المادية مع وثائق السلامة الإقليمية الصارمة.

مطابقة العلامات السابقة مع فئات الأجهزة المحددة

تتطلب عوامل الشكل المحمول المختلفة تنازلات هندسية مختلفة. دعونا نتفحص كيفية تطبيق علامات Ex على فئات محددة من الأجهزة القوية.

تحديد هاتف ذكي آمن بشكل جوهري

يعتمد العمال الصناعيون الحديثون بشكل كبير على اتصالات الصوت والبيانات. يتطلب تحديد هاتف ذكي آمن بشكل جوهري إجراء موازنة دقيقة. ستشاهد بشكل متكرر علامات Ex التي تستهدف المنطقة 1/21 أو المنطقة 2/22.

يجب على المهندسين تقليل طاقة البطارية بشدة لتلبية متطلبات المنطقة 1 (ib). وهذا يمنع حدوث شرارة عرضية في حالة انكسار الشاشة أو ثقب البطارية. وبالتالي، يجب عليك تقييم المقايضات الضرورية. غالبًا ما يؤدي تصنيف Ex الأعلى إلى انخفاض سعة البطارية وتقييد قوة المعالجة. إذا كان فريقك يعمل فقط في مناطق المنطقة 2، فإن شراء هاتف ذكي من المنطقة 1 يحد من أداء التطبيق دون داع. قم دائمًا بمطابقة تصنيف الهاتف الذكي Ex مباشرةً مع البصمة التشغيلية الدقيقة للعامل.

تقييم جهاز الكمبيوتر المحمول والكمبيوتر اللوحي الآمن بشكل جوهري

تتطلب رقمنة أدلة الصيانة وأنظمة SCADA شاشات أكبر. ومع ذلك، فإن الشاشات الأكبر حجمًا تستهلك طاقة أكبر بكثير. وهذا يخلق قيودًا هندسية هائلة للسلامة الجوهرية.

عندما تقوم بتقييم جهاز كمبيوتر محمول وكمبيوتر لوحي آمن جوهريًا ، ستلاحظ وجود اتجاه. يصل الحد الأقصى للعديد من أجهزة الكمبيوتر المحمولة والأجهزة اللوحية الكبيرة إلى المنطقة 2/22 (الفئة 3 / Gc). يتطلب تحقيق التوافق مع المنطقة 1 لشاشة مقاس 12 بوصة حاويات ثقيلة ومتخصصة. يجب عليك التحقق بدقة من علامة Ex الدقيقة مقابل مواقع سير عمل المستخدم. إذا كان الفني يحتاج إلى جهاز كمبيوتر محمول لمنطقة المنطقة 1، فإن أجهزة المنطقة 2 القياسية ستؤدي إلى فشل فوري في الامتثال. يجب أن تتوافق عملية الشراء مع متطلبات حجم الشاشة مع متطلبات المنطقة الأكثر صرامة في المنشأة.

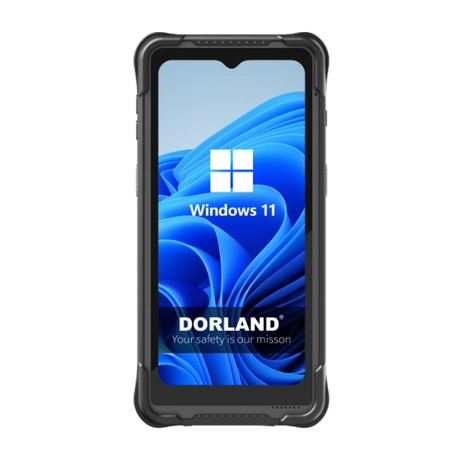

اختيار جهاز المساعد الرقمي الشخصي (PDA) الطرفي الآمن بشكل جوهري

تعتمد الخدمات اللوجستية والتصنيع الكيميائي على جمع البيانات بسرعة. يقوم العمال باستمرار بمسح الباركود في البيئات التي يحتمل أن تكون متفجرة.

يتضمن اختيار جهاز المساعد الرقمي الشخصي (PDA) الطرفي الآمن بشكل جوهري تقييم المكونات البصرية المتكاملة. تولد الماسحات الضوئية الليزرية ذات الدورة العالية الحرارة وتسحب دفعات طاقة مكثفة. تتطلب هذه الأجهزة التزامًا صارمًا بعلامات الغاز والغبار. قد يواجه مستودع الأدوية مخاطر الغبار الشديد القابل للاحتراق (IIIC). قد يواجه رصيف تحميل المواد الكيميائية مخاطر الغاز المتطاير (IIC). تأكد من أن المساعد الرقمي الشخصي يحمل شهادة مزدوجة تغطي كلا الخطرين. وهذا يضمن التشغيل الآمن بغض النظر عن منطقة جمع البيانات.

مخاطر التنفيذ: تجنب مخاطر التصديق

حتى مع الفهم الأساسي لعلامات Ex، توجد مصائد التنفيذ. يؤدي تجنب هذه المخاطر إلى حماية استثمارك في المشتريات وسلامة العمال.

فخ الشهادة الإقليمية

من الأخطاء الشائعة الخلط بين الشهادات الإقليمية. توضح علامة ATEX أو IECEx الامتثال في أوروبا وعلى المستوى الدولي. ومع ذلك، فإنه لا يمنح الامتثال تلقائيًا في أمريكا الشمالية. تعتمد أمريكا الشمالية على نظام NEC/UL Class and Division. على الرغم من أوجه التشابه التقنية العميقة، لا يمكنك مزجها قانونيًا. يؤدي نشر جهاز ATEX فقط في منشأة تتطلب شهادة UL Class 1 Div 1 إلى فشل فوري في التدقيق. تحقق دائمًا من قواعد الولاية القضائية المحلية قبل الموافقة على أمر الشراء.

الملحقات والقيود الطرفية

لا يمكنك تقييم الأجهزة الأساسية بشكل منفصل. لا تغطي علامة Ex الموجودة على الجهاز اللوحي الأجهزة الطرفية المتصلة تلقائيًا.

• سماعات الرأس السلكية: يجب أن تحمل علامة Ex المتوافقة الخاصة بها لمنع التفريغ الساكن.

• الماسحات الضوئية الخارجية: تحتاج الماسحات الضوئية التي تعمل بتقنية Bluetooth إلى التحقق من السلامة الجوهرية بما يتوافق مع الجهاز المضيف.

• البطاريات البديلة: يجب عليك فقط استخدام البطاريات المعتمدة والمعتمدة من البائع. تعمل بطاريات الطرف الثالث على إلغاء التصنيف السابق للجهاز بأكمله على الفور.

يجب عليك تقييم النظام البيئي للأجهزة بأكمله. إن خلط هاتف ذكي من المنطقة 1 مع سماعات رأس غير معتمدة ينتهك بروتوكولات السلامة على الفور.

تدهور التسمية والصيانة

البيئات القاسية تدمر الأصول المادية بسرعة. تؤدي الانسكابات الكيميائية والتعرض المكثف للأشعة فوق البنفسجية والغبار الكاشط إلى إزالة الملصقات المادية السابقة. إذا لم يتمكن المدقق من قراءة علامة Ex المادية، فإنه يعتبر الجهاز غير متوافق. وهذا يخلق مخاطر تشغيلية شديدة. لمكافحة تدهور الملصقات، تحتاج إلى تتبع رقمي قوي. قم بدمج جميع شهادات الأجهزة في نظام إدارة أصول المؤسسة (EAM) الخاص بك. توفر السجلات الرقمية دليلاً احتياطيًا فوريًا أثناء عمليات التفتيش المكثفة للمنشأة.

قائمة مراجعة التقييم الخاصة بك: التحقق من العلامات السابقة قبل الشراء

استخدم قائمة المراجعة القابلة للتنفيذ هذه لتوحيد عملية الشراء الخاصة بك. اتبع هذه الخطوات الدقيقة قبل الانتهاء من أي طلب للأجهزة.

1. مستندات الموقع المرجعية: احصل على التصنيف الرسمي للمناطق الخطرة من فريق البيئة والصحة والسلامة لديك. قم بمطابقة المنطقة الدقيقة للمنشأة ومجموعة الغاز وفئة درجة الحرارة بدقة مع سلسلة Ex الخاصة بالجهاز المقترح.

2. اطلب الشهادة: لا تعتمد أبدًا على ورقة المواصفات التسويقية الخاصة بالبائع فقط. كثيرًا ما تبالغ المواد التسويقية في تبسيط مستويات السلامة. التفويض بأن يقدم البائع شهادة ATEX أو IECEx الرسمية. قم بمراجعتها للتأكد من صحتها.

3. تحقق من حالة 'X': انظر عن كثب إلى نهاية سلسلة العلامات Ex. إذا كان ينتهي بعلامة 'X'، فهذا يشير إلى 'شروط خاصة للاستخدام الآمن'. وقد يعني هذا أنه يجب عليك شحن الجهاز فقط خارج المنطقة الخطرة. ويمكنه أيضًا فرض استخدام حافظة جلدية محددة. يجب عليك تنفيذ هذه الشروط الخاصة من الناحية التشغيلية.

4. الاختبار التجريبي: قم بشراء وحدة جهاز واحدة أولاً. اختبر توافق سير العمل، ورؤية الشاشة، وعمر البطارية بشكل صارم ضمن قيود العلامات المحددة. يحدد الاختبار التجريبي مشكلات تكامل البرامج قبل طرحها على نطاق واسع ومكلف.

خاتمة

يعد فك تشفير علامة Ex بمثابة خطوة أساسية في عملية شراء آمنة ويمكن الدفاع عنها. إنه يترجم الفيزياء البيئية المعقدة للغاية إلى مواصفات واضحة للأجهزة. يجب على فرق البيئة والصحة والسلامة وأقسام تكنولوجيا المعلومات التوافق مع هذه السلاسل المهمة قبل فترة طويلة من بدء أي تقييمات للأجهزة. إن تجاهل هذا التوافق يؤدي إلى مخاطر امتثال هائلة وإهدار للميزانية.

نوصي باتخاذ إجراءات فورية اليوم. قم بمراجعة خرائط تصنيف منشآتك الحالية جنبًا إلى جنب مع قادة البيئة والصحة والسلامة. قم بفهرسة علامات Ex المحددة المطلوبة لمناطق العمليات الخاصة بك. أخيرًا، استشر أحد متخصصي أجهزة السلامة الجوهرية لوضع قائمة مختصرة للأجهزة المحمولة المتوافقة بثقة. إن القيام بذلك يضمن الكفاءة التشغيلية دون المساس بسلامة الإنسان.

التعليمات

س: ما الفرق بين علامة ATEX Ex وعلامة IECEx؟

ج: إن ATEX هو توجيه قانوني إلزامي مطلوب لتشغيل المعدات داخل الاتحاد الأوروبي. IECEx هو نظام شهادات دولي لتسهيل التجارة العالمية. على الرغم من أنها متشابهة من الناحية الفنية في معايير الاختبار، إلا أن ATEX تتمتع بوزن قانوني في أوروبا، في حين تعمل IECEx كخط أساس موحد مقبول على نطاق واسع عالميًا.

س: هل يمكن استخدام جهاز يحمل علامة المنطقة 2 Ex مؤقتًا في منطقة المنطقة 1؟

ج: لا. لا يجوز لك مطلقًا استخدام جهاز المنطقة 2 في منطقة المنطقة 1، حتى ولو بشكل مؤقت. تشكل بيئات المنطقة 1 خطر انفجار أعلى بكثير. تفتقر أجهزة المنطقة 2 إلى القدرة اللازمة لتحمل الأخطاء وقيود الطاقة للعمل بأمان في ظروف المنطقة 1.

س: ماذا تعني علامة "X" الموجودة في نهاية علامة Ex على الهاتف الذكي أو الجهاز اللوحي؟

ج: يشير "X" إلى "الشروط الخاصة للاستخدام الآمن". يجب عليك قراءة شهادة الجهاز المحدد لفهم هذه الشروط. تشمل الأمثلة الشائعة شحن الجهاز بشكل صارم في المناطق الآمنة غير الخطرة أو تجنب البيئات ذات مخاطر الشحن الكهروستاتيكي العالية.

س: هل تؤدي إضافة حافظة متينة إلى تغيير علامة Ex الخاصة بالكمبيوتر اللوحي القياسي؟

ج: نعم. إن وضع جهاز لوحي قياسي غير معتمد في علبة متينة غير معتمدة لا يجعله آمنًا في جوهره. فقط الحالات المعتمدة التي تم اختبارها كتجميع كامل مع الجهاز الأساسي تحمل علامة Ex صالحة. تؤدي التعديلات على الفور إلى إلغاء شهادات السلامة الموجودة.
